Das Manufacturing Quality Pack verbindet die drei Schritte, die bisher nicht miteinander verbunden waren.
Vor der Produktion. Simulieren Sie virtuell die Verformung und validieren Sie Ihre Toleranzstrategie am CAD, bevor ein einziger Chip geschnitten wird.
Sofort, aus der Messung heraus. Wandeln Sie Abweichungen automatisch in exakte CNC-Korrekturen um - kein Rätselraten, kein Versuch und Irrtum.
Ursachen, nicht Symptome. Zerlegen Sie jede Abweichung in Form, Größe, Ausrichtung und Position - mit einem Klick, in 3D.
Testen Sie virtuell geometrische Verformungsszenarien an Ihrem CAD-Modell, bevor die Bearbeitung beginnt. Simulieren Sie Form-, Größen-, Orientierungs- und Positionsfehler – und bestätigen Sie, dass Ihre Toleranzstrategie eingehalten wird, bevor Sie ein einziges physisches Teil produzieren.
Wandeln Sie gemessene Abweichungen in CNC-Korrekturen um – Werkzeugkorrekturen, Arbeitsreferenzen, Achsenkorrekturen. Der Vorhersagemodus zeigt, wie das nächste Teil gemessen wird, bevor Sie es ausführen.
Zerlegen Sie jede Abweichung automatisch in Form-, Größen-, Orientierungs- und Positionskomponenten – mit einem einzigen Klick, in 3D, direkt auf der Teilegeometrie. Basierend auf ISO 20170.

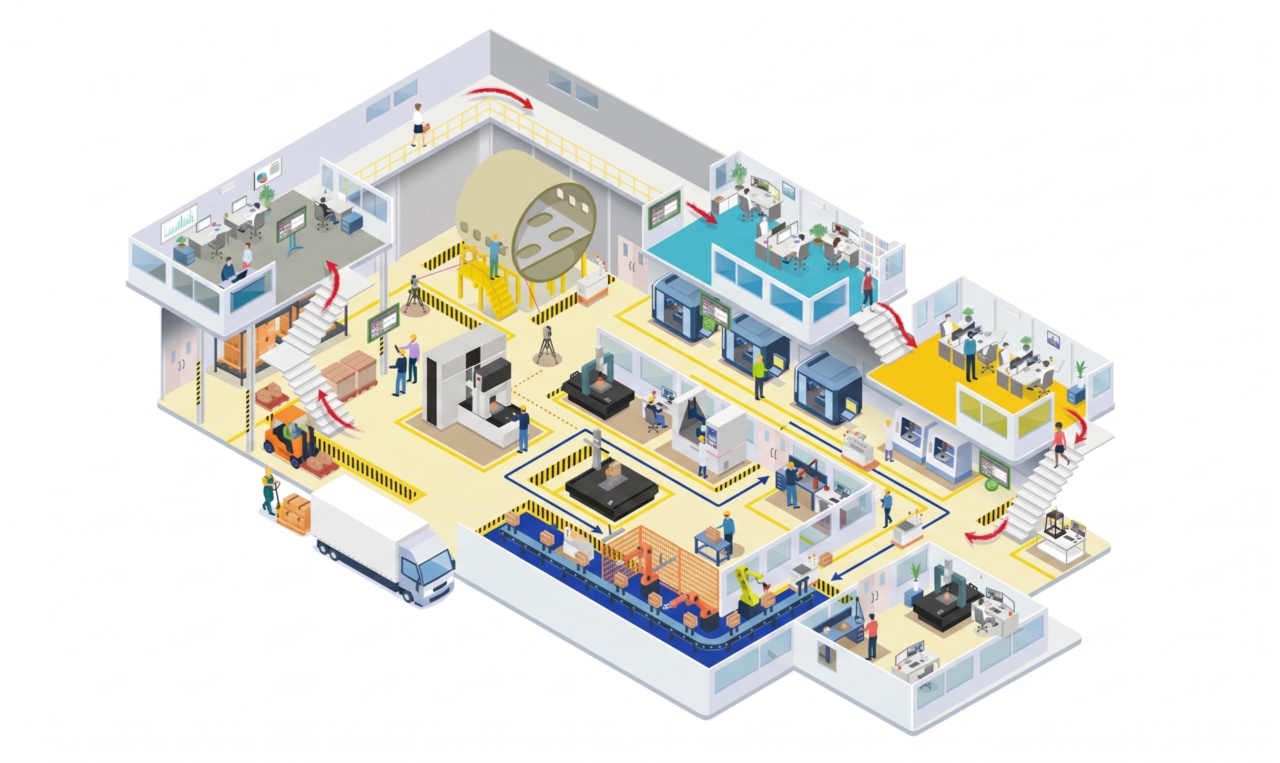

Toleranzprüfung und Problemuntersuchung mit simulierten Daten — vor Produktionsbeginn.
DeformationssimulatorKMG-Messprogramme offline erstellen, ohne die Produktion zu stoppen. Klassischer Silma-Workflow.
BearbeitungskorrekturShopfloor-Inspektion verbunden mit der Maschine — Korrektur direkt nach der Messung angewendet.
BearbeitungskorrekturDekompositionsanalysatorWerkzeugkorrektur als Service aus empfangenen Inspektionsdaten — keine lokale Lizenz auf dem Shopfloor erforderlich.
BearbeitungskorrekturDekompositionsanalysatorEingehende Untersuchung von Bearbeitungsproblemen mit echten Inspektionsdaten — die Ursache identifizieren, nicht nur das Symptom.
DekompositionsanalysatorSehen Sie sich das Manufacturing Quality Pack an Ihren eigenen Teilen in 30 Minuten an.
Das Manufacturing Quality Pack ist ein Bündel von drei integrierten Funktionen – Deformation Simulator, Machining Corrector und Decomposition Analyzer – die Metrolog so erweitern, dass es den gesamten Qualitätskreislauf abdeckt: Vorhersage von Bearbeitungsproblemen vor der Produktion, Korrektur von CNC-Abweichungen anhand von Inspektionsdaten und Aufschlüsselung jeder Abweichung auf ihre Ursache. Alle drei Module laufen in derselben Metrolog-Umgebung, die Ihr Team bereits verwendet.
Sie werden zu drei verschiedenen Zeitpunkten im Fertigungsprozess eingesetzt. Der Deformation Simulator wird vor der Produktion eingesetzt – er validiert Ihre Toleranzstrategie am CAD-Modell, bevor ein Teil bearbeitet wird. Machining Corrector wird während der Produktion eingesetzt – er liest die Inspektionsergebnisse und gibt die genauen CNC-Korrekturen aus, die anzuwenden sind. Decomposition Analyzer wird nach der Messung eingesetzt – er zerlegt die Abweichung in Form-, Größen-, Ausrichtungs- und Positionskomponenten, damit Sie wissen, was die Abweichung verursacht hat. Jede Funktion kann einzeln eingesetzt werden, aber sie arbeiten besser zusammen.
Ja. Das Manufacturing Quality Pack läuft innerhalb von Metrolog, das von Haus aus maschinenunabhängig ist. Es ist kompatibel mit KMGs von Hexagon, Zeiss, Mitutoyo, Renishaw, DEA, LK und vielen anderen – unabhängig von Marke, Controller-Generation oder Sensortyp (taktil, optisch, REVO 5-Achsen). Wenn Ihr KMG bereits mit Metrolog arbeitet, lassen sich die Module ohne Änderung der Hardware aktivieren.
Das Manufacturing Quality Pack unterstützt alle wichtigen CAD-Umgebungen: CATIA V5, 3DEXPERIENCE, Siemens NX, PTC Creo und SolidWorks. Prüfpläne, Bezugspunkte, GD&T-Anmerkungen und Teilegeometrien werden direkt eingelesen – kein manueller Re-Import, kein Schritt der Dateiübersetzung zwischen Konstruktion und Prüfung.
Nein. Das Manufacturing Quality Pack ist für Teams gedacht, die bereits Metrolog als primäre KMG-Messsoftware verwenden. Wenn Ihr Unternehmen derzeit PC-DMIS, PolyWorks oder Calypso einsetzt, sollten Sie sich zunächst darüber unterhalten, ob Metrolog für Ihre Umgebung geeignet ist. Setzen Sie sich mit Ihrem Kundenbetreuer in Verbindung, um Ihren Migrationspfad zu besprechen.
Das Manufacturing Quality Pack ist eine Bundle-Lizenz – alle drei Funktionen sind enthalten und werden zusammen aktiviert. Es gibt keine Teillizenz.
Die Suite wird vor allem in der Luft- und Raumfahrt, im Verteidigungssektor, in der Medizintechnik und im Energiesektor eingesetzt – in Branchen, in denen enge GD&T-Toleranzen, Anforderungen an das erste Teil und vollständige Rückverfolgbarkeit nicht verhandelbar sind. Sie ist für komplexe bearbeitete Teile (prismatische und Freiformflächen) optimiert, die auf KMGs geprüft werden. Die Automobilindustrie wird unterstützt, ist aber nicht die primäre Zielbranche.
ISO 20170 ist der internationale Standard für die mathematische Zerlegung von geometrischen Oberflächenabweichungen. Sie definiert, wie eine gemessene Abweichung in vier unabhängige Komponenten zerlegt wird: Form (GF), Größe (GS), Ausrichtung (GO) und Position (GL). Decomposition Analyzer implementiert diesen Standard direkt in Ihre Metrolog-Inspektionsergebnisse, so dass Ihre Ursachenanalyse reproduzierbar und überprüfbar ist und sich an demselben Rahmen orientiert, den auch die Qualitätsteams Ihrer Kunden verwenden.
3DCS Variation Analyst zielt auf die Konstruktionsphase ab: Es simuliert statistisch die Baugruppenabweichung, um zu überprüfen, ob Ihre Toleranzabstufung im Maßstab erreichbar ist, bevor die Werkzeuge geschnitten werden. Das Manufacturing Quality Pack ist für die Produktionsphase gedacht: Es arbeitet mit realen Inspektionsdaten von Ihrem KMG an Teilen, die sich bereits in der Produktion befinden. Die beiden Tools arbeiten in unterschiedlichen Stadien des digitalen Prozesses und ergänzen sich, sie konkurrieren nicht miteinander.
Das Manufacturing Quality Pack ist ein Zusatzpaket zu Ihrer bestehenden Metrolog-Installation. Es ist keine Neuinstallation, kein Hardwarewechsel und keine Migration Ihrer bestehenden Prüfpläne erforderlich. Wenden Sie sich an Ihren Kundenbetreuer – die Aktivierung erfolgt in der Regel im Rahmen Ihres aktuellen Wartungsvertrags. Wenn Sie sich nicht sicher sind, auf welche Module Sie bereits Zugriff haben, finden Sie in Ihrer Lizenzdatei eine Liste aller aktiven Module.
