Symboles GD&T courants

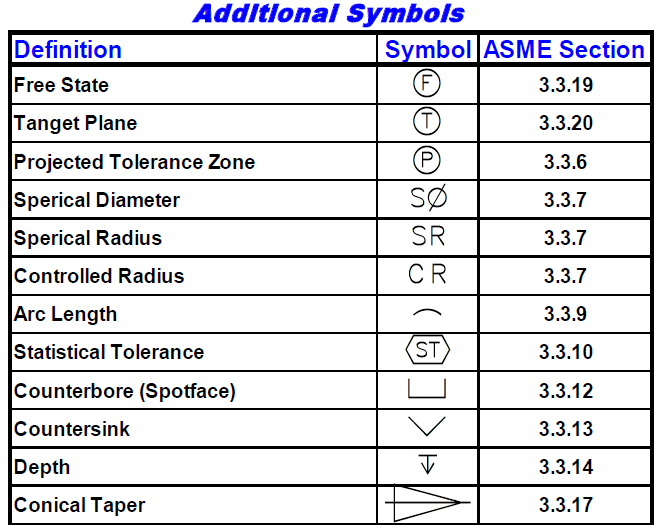

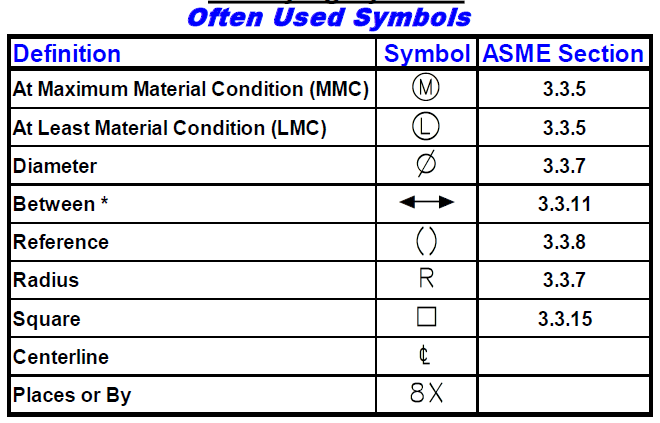

Le dimensionnement et le tolérancement géométriques (GD&T) utilisent des symboles pour représenter les caractéristiques et les dimensions des éléments. Voici une liste des symboles les plus courants que vous utiliserez lors de l’écriture et de la lecture de la GD&T :

La catégorie géométrique indique si le cadre de contrôle de l’élément comprend ou non un cadre de référence (DRF). Les tolérances pour les entités liées contrôlent une ou plusieurs entités par rapport au DRF spécifié.

Using GD&T Geometric Dimensioning and Tolerancing

GD&T is applied using symbols and Datums. Click below to see common symbols, and to better understand Datums and Material Conditions

Where Do You Start with GD&T?

GD&T is applied using symbols and Datums. Click below to see common symbols, and to better understand Datums and Material Conditions
