3DCS Advanced Analyzer and Optimizer Add-on (module d'extension de l'analyseur et de l'optimiseur)

Utiliser des analyseurs avancés pour travailler avec des modèles de grande taille, valider les mouvements, déterminer quelle partie contribue le plus à la variation et optimiser les tolérances en fonction des objectifs fixés.

Sept outils d'analyse de la tolérance en un

  • 1. GeoFactor Analyzer
  • 2. Identificateur de tolérance critique
  • 3. Optimiseur de tolérance
  • 4. Analyseur de sensibilité du localisateur
  • 5. Sensibilité basée sur la simulation
  • 6. Optimiseur de séquence
  • 7. Optimiseur de données
Télécharger la brochure
Ajoutez de nouveaux outils à n'importe quelle version de 3DCS avec le module complémentaire 3DCS Advanced Analyzers & Optimizers AAO
Matrice des tolérances
Visualisez, éditez, testez toutes vos tolérances dans une seule matrice.
Sensibilité des localisateurs
Tester, comparer et optimiser les déplacements et les localisateurs
Optimiseur de séquence
Optimiser les séquences de boulons, de rivets, de soudures et de pinces en fonction de la variation, du temps et de la distance.

Pourquoi utiliser Advanced Analyzer and Optimizer ?

  • Grands modèles avec beaucoup de mesures ou de tolérances
  • Quelle pièce de l’assemblage est à l’origine de la plus grande variation ?
  • Relations non linéaires dans votre modèle
  • Optimisez rapidement vos tolérances
  • Quelles mesures doivent être mesurées dans la production
  • Vérifiez vos localisateurs ou testez différentes stratégies de localisation.
  • Études d’hypothèses sur les différentes tolérances dans le modèle
  • Optimiser les séquences d’opérations – soudures, boulons, rivets, pinces
  • Déterminer les points de référence optimaux pour la localisation de vos pièces
Activer des optimiseurs et des analyseurs supplémentaires

La modélisation est terminée ? Optimisez maintenant votre modèle pour la fabrication et l'assemblage

Optimiser la fabrication et l'assemblage DFMA

Avantages :

  • Modifiez et interagissez avec toutes vos tolérances et mesures dans une seule fenêtre.
  • Déterminez les localisateurs et validez votre installation.

Utiliser l'analyse avancée pour améliorer votre modèle

Avantages

  • Localisateurs de tests
  • Optimiser les pinces, les soudures, les boulons et les rivets
  • Trouver des solutions à des relations non linéaires

Analyseurs et optimiseurs

Analyseur GeoFactor

  • Vue globale du modèle
  • Personnalisation des sorties et codage couleur pour des critères spécifiques
  • Apporter des changements et voir des résultats instantanés

Identificateur de tolérance critique

  • Réduire les coûts de fabrication
  • Modifier les tolérances sur l'ensemble du modèle en tenant compte des caractéristiques critiques
  • Ne modifiez les tolérances de votre modèle que lorsque vous le souhaitez

Optimiseur de tolérance

  • Déterminer les éléments qui contribuent le plus à la variation globale du modèle
  • Utiliser différentes statistiques, Pp, Ppk, Cp, pour déterminer les critères.
  • Tirer parti des calculs antérieurs ; il n'est pas nécessaire d'effectuer de nouvelles simulations

Locator Sensitivity Analyzer (analyseur de sensibilité)

  • Validez vos localisateurs
  • Tester différents localisateurs pour déterminer le meilleur choix
  • Utiliser la cartographie des couleurs pour prendre rapidement des décisions

Sensibilité basée sur la simulation

  • Analyser les relations non linéaires
  • Vous trouverez des informations plus détaillées sur la manière dont les contributeurs affectent les résultats de vos mesures.
  • Déterminer le décalage moyen ou tenir compte du décalage moyen de la production

Optimiseur de séquence

  • Déterminer l'ordre des opérations qui produit le moins de variations.
  • Des algorithmes spéciaux réduisent le nombre d'analyses nécessaires
  • Optimiser en fonction de la durée et de la distance de déplacement

Identificateur de tolérance critique

Identifier les tolérances essentielles à l'ajustement et à la fonction

Utilisez les calculs de simulation de Monte Carlo pour pondérer les mesures du modèle afin de déterminer le pourcentage de contribution au modèle global. Cela permet de déterminer les mesures et les tolérances les plus critiques, c’est-à-dire celles qui contribuent le plus à la variation de l’ensemble du modèle, plutôt qu’à celle d’une mesure spécifique.

Avantages :

  • Déterminer les éléments qui contribuent le plus à la variation globale du modèle
  • Utiliser différentes statistiques, Pp, Ppk, Cp, pour déterminer les critères.
  • Tirer parti des calculs antérieurs ; il n’est pas nécessaire d’effectuer de nouvelles simulations

Sensibilité basée sur la simulation

Analyser les modèles non linéaires

La sensibilité basée sur la simulation est la prochaine étape dans l’avancement de l’analyse 3DCS. Nous pouvons désormais examiner le comportement du modèle 3DCS d’une manière qui n’était pas possible auparavant. Outre les listes HLM habituelles, nous avons désormais un aperçu des interactions multivariées entre les entrées et de leurs effets sur le décalage moyen des sorties.

Utiliser SBS lorsque :

  • Vous trouvez une relation non linéaire
  • Vous souhaitez obtenir des informations plus détaillées sur la manière dont les contributeurs affectent les résultats de vos mesures.
  • Vous avez un décalage moyen ou vous voulez en tenir compte

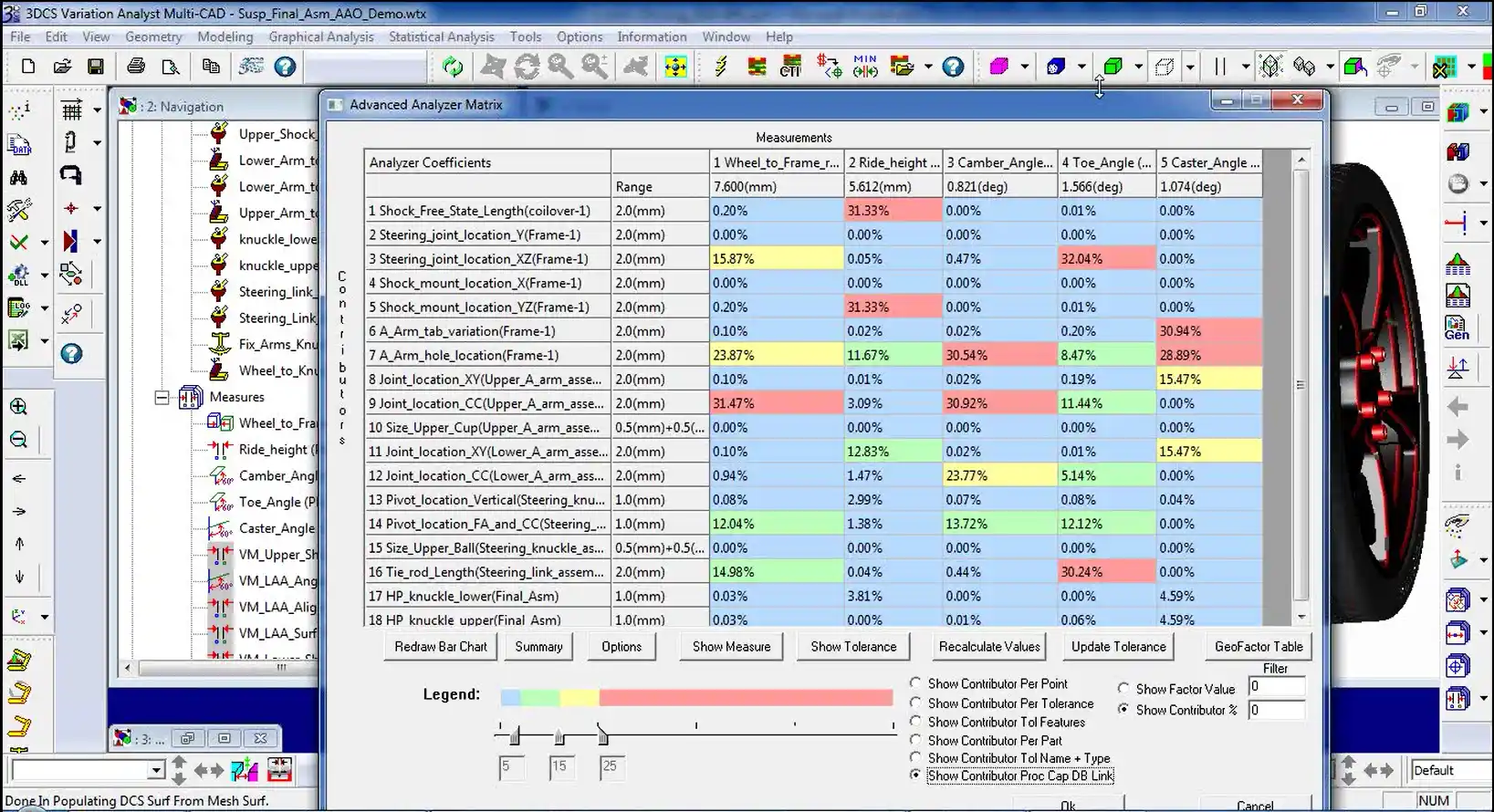

Matrice d'analyse GeoFactor

Visualiser les caractéristiques de l'ensemble du modèle

La matrice de l’analyseur GeoFactor vous permet de visualiser toutes vos mesures ou tolérances dans une seule matrice. Vous pouvez modifier les paramètres et les entrées, ainsi que les tolérances dans la matrice pour voir instantanément les changements qui en résultent.

Avantages :

  • Vue globale du modèle
  • Personnalisation des sorties et codage couleur pour des critères spécifiques
  • Apporter des changements et voir des résultats instantanés

Optimiseur de qualité

Réduire les coûts en augmentant les tolérances non critiques

Les optimiseurs déterminent quelles sont les tolérances critiques et celles qui ne le sont pas, puis augmentent les tolérances non critiques pour réduire les coûts de fabrication. Il s’agit d’une excellente méthode pour prendre des tolérances générales sur l’ensemble d’un modèle et les optimiser afin d’avoir des tolérances plus serrées sur les caractéristiques clés tout en ouvrant (augmentant) les tolérances dans les zones non critiques, le tout en appuyant sur un bouton. Vous n’êtes pas sûr de vouloir conserver les nouvelles tolérances ? AAO ne met à jour votre modèle que lorsque vous sélectionnez le bouton “Push to Model” et mettez à jour votre modèle.

Avantages :

  • Réduire les coûts de fabrication
  • Modifier les tolérances sur l’ensemble du modèle en tenant compte des caractéristiques critiques
  • Ne modifiez les tolérances de votre modèle que lorsque vous le souhaitez

Optimiseur de données

  • Réduire les délais d’exécution et de lancement en éliminant ou en minimisant les études manuelles de sélection des données.
  • En déterminant les emplacements optimaux des points de référence à partir d’un ensemble de candidats
  • Il en résulte une variation minimale compte tenu d’une tolérance constante sur le repère de référence pour une pièce rigide ou une déformation minimale causée par la gravité et le serrage pour une pièce souple, ce qui augmente la probabilité de réussite du contrôle et de la vérification des jauges.
Obtenir une démonstration gratuite
Ajoutez Advanced Analyzer et Optimizer à votre logiciel 3DCS et améliorez vos performances de modélisation. Créez des analyses avancées et validez vos localisateurs. Utilisez les optimiseurs à bouton poussoir pour gagner du temps.
Comment cela fonctionne-t-il ? Laissez-vous guider par l’un des experts de DCS.
