3DCS Mechanical Modeler Zusatzmodul

Fügen Sie kinematische und mechanische Gelenke und Beschränkungen zu Ihren 3DCS-Modellen hinzu.

Gelenke und Beschränkungen anwenden und den gesamten Bewegungsbereich analysieren

Nicht alle Teile und Baugruppen sind statisch. Viele Produkte bewegen sich, reagieren und verändern sich während ihres Betriebs, sei es ein Roboterarm, die Stoßdämpfer eines Autos, das Fahrwerk eines Flugzeugs oder die Kolben in einem Motor. Schwankungen können diese Art von Baugruppen während ihres Betriebs beeinträchtigen.

Mit einem neuen Satz kinematischer Gelenke und Beschränkungen und einer einzigartigen Simulation kann 3DCS Mechanical Modeler die Auswirkungen von Variationen auf Ihre Baugruppe über den gesamten Bewegungsbereich hinweg bestimmen.

Mit eingebauten Werkzeugen wie dem Freiheitsgradzähler ermöglicht 3DCS Mechanical Modeler den Anwendern, eine ganz neue Bandbreite von Modellen und Anwendungen in Angriff zu nehmen.

3DCS Mechanical Modeler ist ein Zusatzmodul für 3DCS-Softwarelösungen, das in allen Versionen verfügbar ist und eine neue Symbolleiste mit Gelenken und Zwangsbedingungen, mechanischen Bewegungen, Abweichungen in der Bewegung und dem Freiheitsgradzähler enthält.

Vorteile der Verwendung von Mechanical Modeler

Beschleunigen und vereinfachen Sie die Modellierung von kinematischen Baugruppen
Modellieren Sie komplizierte Verknüpfungen und mechanische Baugruppen
Kombinieren Sie 3D-Variation und kinematische Analyse
Zeigen Sie Variationen an kinematischen Baugruppen durch ihren Bewegungsbereich anstelle von festen Positionen.

Erfahren Sie mehr mit diesen On-Demand-Webinaren

Kinematische Baugruppen erstellen

Bestimmen Sie die Auswirkungen von Variationen auf mechanische Modelle

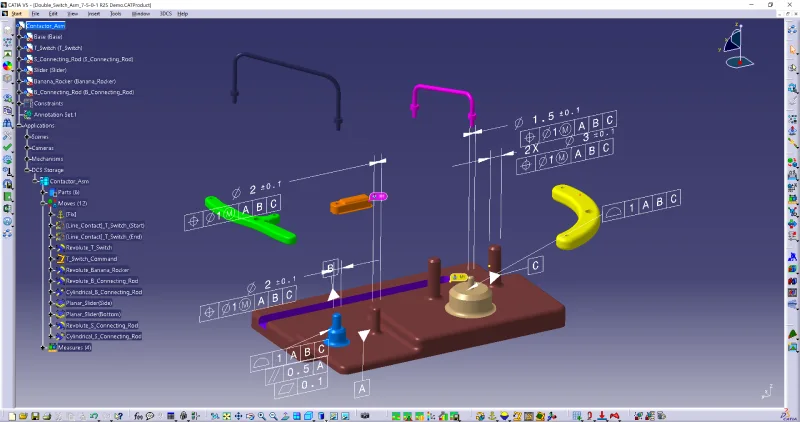

Motoren, Zahnräder, Kolben, Hebel, Arme und Gestänge können mit Hilfe von mechanischen Bewegungen und Gelenken und Beschränkungen modelliert werden. 3DCS Mechanical Modeler simuliert zusammenhängende Teile und kann diese Teile durch ihren Bewegungsbereich ablenken, um die Konstruktion bei jedem Schritt zu validieren. Finden Sie heraus, ob Ihre Baugruppe unter Berücksichtigung Ihres GD&T- und Montageprozesses gebaut werden und funktionieren wird.

Schnelles Erstellen neuer Modelle

Das Extrahieren von Verbindungen und Zwangsbedingungen aus dem CAD und deren Anwendung auf Ihr DCS-Modell gibt der Software Anweisungen für den Bau- und Montageprozess Ihres Produkts. Dadurch werden die Bewegungen in 3DCS Variation Analyst automatisch erstellt, was dem Modellierer wertvolle Zeit spart.

Wichtigste Vorteile

Erstellen Sie Toleranzanalysemodelle schneller
Extrahieren Sie Gelenke und Beschränkungen aus dem CAD und wenden Sie diese per Knopfdruck als Bewegungen auf Ihr 3DCS-Modell an.
Verwenden Sie präzise Montageprozesse, so dass der Modellierer nicht mehr selbst bestimmen muss, wie die Teile zusammengesetzt werden.

Bringen Sie Ihre Toleranzanalyse auf die nächste Stufe

Vorhandene Modelle aufrüsten

Fügen Sie mechanische Bewegungen zu bestehenden Modellen hinzu und kombinieren Sie Starrkörperbewegungen mit mechanischen Bewegungen, um Ihr Produkt zusammenzusetzen.

Auszug aus CAD

Ziehen Sie Verbindungen und Zwangsbedingungen direkt aus Ihrem CAD-Modell, um schnell 3DCS-Modelle zu erstellen. Sparen Sie Zeit und reduzieren Sie Benutzerfehler, indem Sie Modellierern die Möglichkeit geben, Model-Based Engineering zu nutzen.

Große Bibliothek mit Gelenken und Beschränkungen

Erstellen Sie mechanische Modelle in 3DCS mit einer großen Bibliothek von Verbindungen und Zwangsbedingungen, um das Verhalten Ihrer Produkte genau darzustellen.

Analysieren Sie den Bewegungsumfang

Simulieren Sie den funktionalen Bewegungsumfang Ihres Produkts, um zu ermitteln, wie sich der Toleranzstapel auf seine Funktionalität auswirkt.

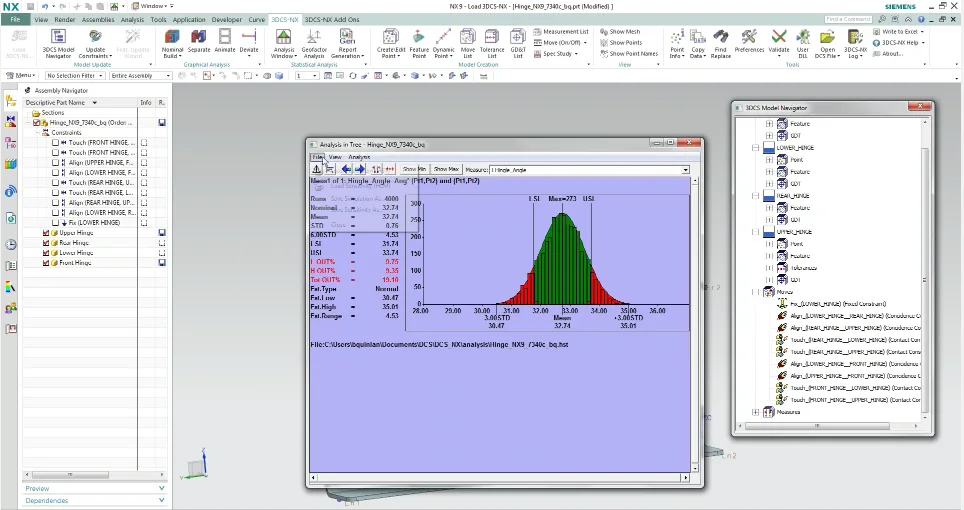

Bewegungen mit Freiheitsgradzähler validieren

Der integrierte Freiheitsgradzähler gibt Ihnen ein schnelles Werkzeug an die Hand, mit dem Sie Ihr Modell schnell validieren und Fehler beheben können.

Komplexe Verknüpfungen modellieren

Verwenden Sie Kombinationen von Bewegungen, um komplizierte mechanische Verbindungen wie Roboterarme und Cabrio-Dächer zu simulieren.

Überzeugen Sie sich selbst

Sehen Sie sich einen kurzen 7-minütigen Überblick an

Fangen wir an!

Bauen und Simulieren beginnen

3DCS Variation Analyst mit Mechanical Modeler gibt Ihnen leistungsstarke Werkzeuge an die Hand, mit denen Sie wichtige Entscheidungen über Design, Werkzeugbau und Fertigung treffen können. Finden Sie frühzeitig Probleme, die in der Produktion Millionen kosten könnten, und erstellen Sie wirklich robuste Designs.

Setzen Sie sich jetzt mit einem DCS-Ingenieur in Verbindung und erfahren Sie mehr
